Konektor pro zvuk, nejrozšířenější ve spotřební elektronice. Znáte ho z mobilů, notebooků i starých magnetofonů. Nejčastěji má průměr 3.5 mm a říká se mu jack. Existuje však v několika provedeních, která se liší počtem pólů, zapojením i účelem. Kromě 3.5 mm se používají i 2.5 mm a 6.35 mm.
Co lidé myslí „3.5mm jackem“
„Jack“ není jeden standard. Rozdíly jsou v počtu kontaktů (TS, TRS, TRRS), ve schématu zapojení (např. CTIA vs. OMTP u headsetů) i v tom, zda jde o analog nebo digitál.
Plug je samec na kabelu, jack je samice v zařízení. V běžné řeči se „jack“ často říká prostě čemukoliv, zejména ale samci na kabelu.
TS, TRS, TRRS, TRRRS: kolik pólů a k čemu

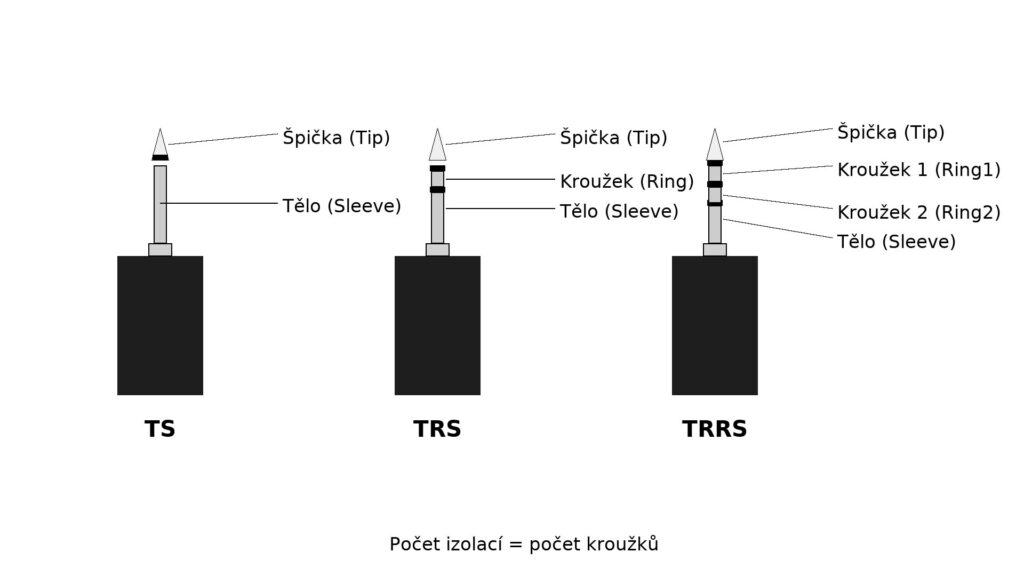

Zkratky vychází z částí konektoru: Tip (špička), Ring (kroužek/tělo), Sleeve (tělo).
- TS: 2 vodiče, mono nevyvážený signál.
- TRS: 3 vodiče, obvykle stereo sluchátka, případně balanced mono u 6.35 mm.
- TRRS: 4 vodiče, typicky headset se sluchátky a mikrofonem, ale i speciální A/V kabely u kamer.
- TRRRS: 5 vodičů (G, R- R+, L-, L+) Vyvážený sluchátkový výstup u Hi-Fi, ale nekompatibilní s TRS/TRRSA
TRRS: CTIA vs. OMTP v praxi
U headsetů (sluchátka s mikrofonemú existují dvě hlavní zapojení:
- CTIA: T = Left, R1 = Right, R2 = Ground, S = Mic. Dnes de facto standard u moderních telefonů a notebooků.
- OMTP: T = Left, R1 = Right, R2 = Mic, S = Ground. Historické, občas se ještě objeví.
Když zapojíte OMTP headset do CTIA zásuvky, mikrofon obvykle nefunguje, někdy se ozývá chrčení nebo šum. Pomůže drobný CTIA↔OMTP adaptér, který prohodí mic a zem.
Velikosti: 2.5 mm, 3.5 mm, 6.35 mm
- 6.35 mm (1/4″): studiová a Hi-Fi technika, nástroje. Běžné TS (kytara) a TRS (sluchátka, balanced mono).
- 3.5 mm (1/8″): spotřebka. Stereo TRS, headset TRRS, někdy i mini-TOSLINK v kombinované zdířce.
- 2.5 mm (3/32″): dnes vzácné, dříve u telefonů a interkomů.
Kombinované zásuvky v mobilech a laptopech
Mnoho zařízení má jedinou 3.5mm „combo“ zdířku pro sluchátka s mikrofonem. Jde o TRRS CTIA.
- TRS sluchátka v TRRS zásuvce: zvuk hraje, mikrofon samozřejmě nejde.
- TRRS headset v čistě sluchátkové TRS zásuvce: zvuk obvykle hraje, mikrofon nefunguje.
Mini-TOSLINK: optika ve stejném otvoru
Některá zařízení mají v 3.5mm otvoru i optický výstup S/PDIF. Potřebujete 3.5mm optickou koncovku do TOSLINK. Výhoda je galvanické oddělení a žádné brumy. Nevýhoda je čistě digitální přenos bez mikrofonu.
USB-C místo jacku: kdy hraje a kdy ne

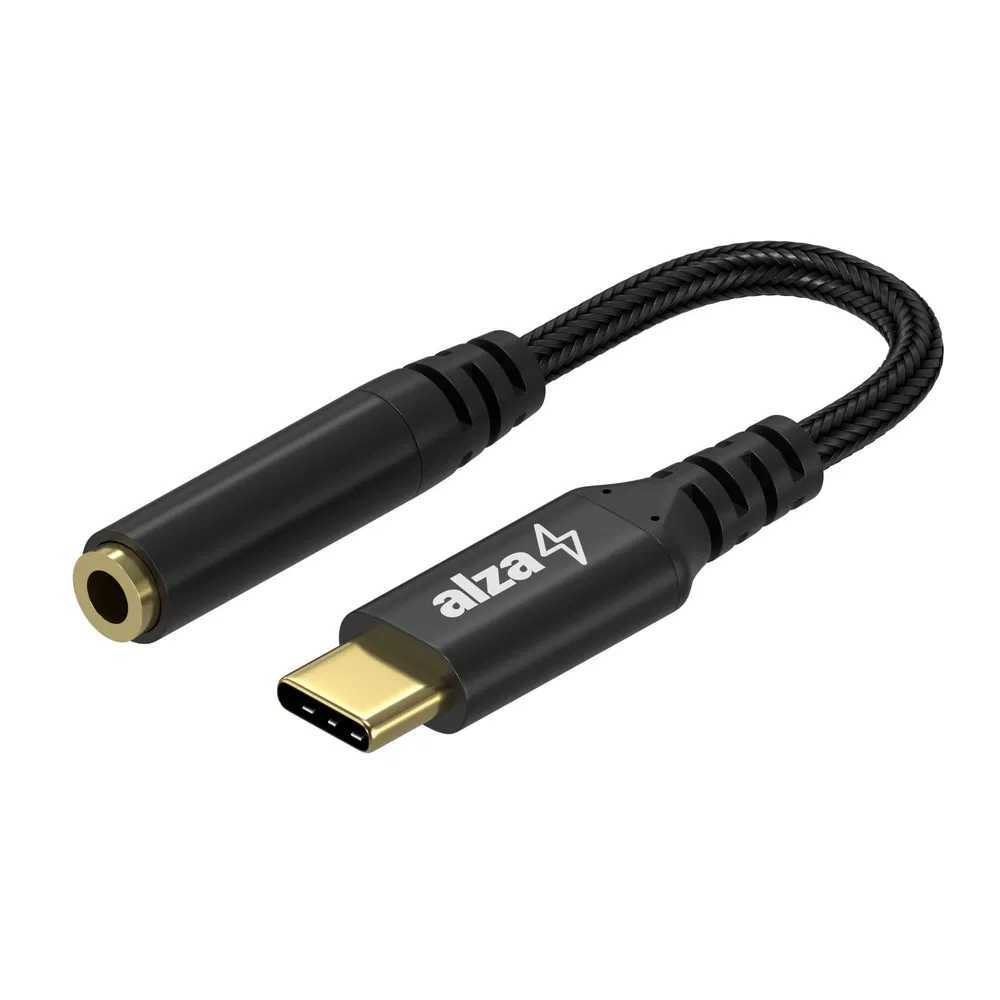

3.5mm konektor v mobilech a tabletech mizí. Náhradou je USB-C. Spíš ale nejde ale o „hloupý“ analog, takže pasivní kabel USB-C → 3.5 mm nemusí hrát vůbec. Řešením je USB-C DAC, tedy redukce s vlastním převodníkem. Podezřele levné redukce DAC nemusí mít a zvuk se prostě nekoná.
Tlačítka na kabelech: proč někdy nefungují
Ovládací tlačítka na sluchátkových kabelech nejsou jednotně standardizovaná. Liší se podle výrobce a zařízení, detekce bývá přes různé odporové hodnoty. Proto se může stát, že sluchátka hrají, ale tlačítka nereagují.
Bluetooth nahrazuje konektory
O Bluetooth tu je spousta tipů (začněte třeba v Proč je Bluetooth tak nespolehlivé?), ale zajímavější může být otázka jak k telefonu co má jen Bluetooth připojit klasická drátová sluchátka. Na tohle si musíte pořídit Bluetooth přijímač s 3.5 mm vstupem. Třeba něco jako Buxton BAA 100 BT
Headset do notebooku/PC
| Na kabelu | Zásuvka v zařízení | Co se stane | Řešení |
| TRRS CTIA (headset) | TRRS CTIA (combo) | Sluchátka i mikrofon fungují | OK |
| TRRS CTIA (headset) | 2× 3.5 mm (sluchátka + mic zvlášť) | V jedné zdířce to nepůjde | Y-splitter TRRS-CTIA → 2× TRS (HP+Mic) |
| TRS (jen sluchátka) | TRRS CTIA (combo) | Hraje, mikrofon není | OK (bez mic) |
| TRRS OMTP (headset) | TRRS CTIA (combo) | Mikrofon nefunguje nebo šumí | CTIA↔OMTP adaptér |
| TRRS CTIA (headset s tlačítky) | TRRS CTIA (combo) | Tlačítka nemusí reagovat | Závisí na výrobci, neřešitelné adaptérem |
Mikrofon 3.5 mm → počítač/telefon
| Mikrofon | Cíl | Problém | Řešení |
| 3.5 mm TRS „kamera-mikrofon“ | Laptop TRRS combo | Jiný pinout, detekce | TRS-mik → TRRS-CTIA adaptér |
| 3.5 mm mikrofon vyžadující plug-in power | Line-in 3.5 mm | Tichý, špatná impedance | Použít Mic-in nebo předzesilovač |
| 3.5 mm mikrofon | XLR vstup s 48 V phantom | Riziko poškození | Nepřipojovat, použít předzes bez phantom / audio interface |
A/V TRRS kabely (kamery)
| TRRS z kamery | Cíl | Co se stane | Řešení |
| TRRS A/V (video + stereo audio) | TRRS CTIA headset vstup v notebooku | Nesedí zapojení, nefunguje | Použít specifický A/V TRRS kabel pro danou kameru nebo externí převodník |
Jak mám poznat co je co?
- Počet izolací na vidlici: 1 kroužek = TS (2 vodiče), 2 = TRS (3 vodiče), 3 = TRRS (4 vodiče).
- Tloušťka a délka: 6.35 mm vs. 3.5 mm vs. 2.5 mm poznáte okem, případně posuvkou.
- Ikony u zdířek: sluchátko, mikrofon, kombinace. „Optical“ nebo červené světlo značí mini-TOSLINK.
- „Slim“ konektory s delším krčkem lépe projdou přes pouzdra mobilů.
Doporučené univerzální redukce do domácí výbavy
- TRRS-CTIA → 2× TRS (splitter pro sluchátka a mikrofon).
- TRS mikrofon → TRRS-CTIA (pro připojení mikrofonu do combo zdířky).
- CTIA↔OMTP prohazovačka.
- 6.35 mm ↔ 3.5 mm, ideálně pevná i na kabelu.
- USB-C DAC s kvalitním kodekem, pokud zařízení nemá jack.
- Bluetooth adaptér pro drátová sluchátka
- Volitelně mini-TOSLINK → TOSLINK pro digitální propojení bez brumu.
